Differenzsignal TTL (5V) zu offenen Sammlersignalen (24V), Frequenz 2MHz Kompatibel mit NPN und PNP PLC
Einleitung:
1- Machen Sie das Differenzialsignal zum offenen Sammlersignal, 2 Kanäle, elektrische Isolation zwischen Eingang und Ausgang.
2Arbeitsfrequenz: 2000000 Hz
3. Der Kollektor-Ausgabe-Modus: Unter Verwendung des Push-Pull-Ausgabe-Modus unterstützt die PLC-Schnittstelle des NPN- oder PNP-Eingangs.

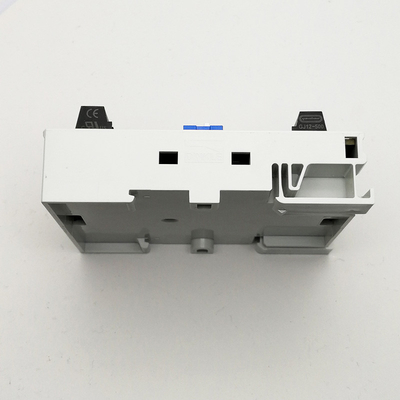

4Installation: DIN35mm Schienenbefestigung, praktisch und schnell!
5Produktgröße: 43 mm x 87 mm x 47 mm
6. Nennbetriebsspannung: DC24V (in einigen Fällen auch DC14V-DC30V erhältlich)
7. Einzelne Ausgangsspannung: HTL
Anwendungen:

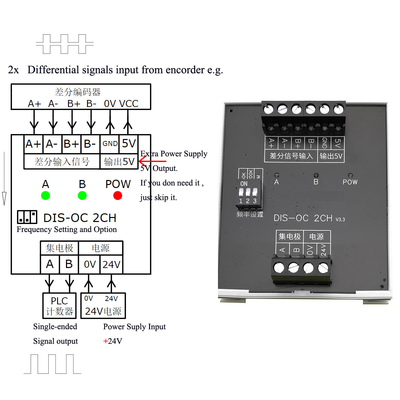

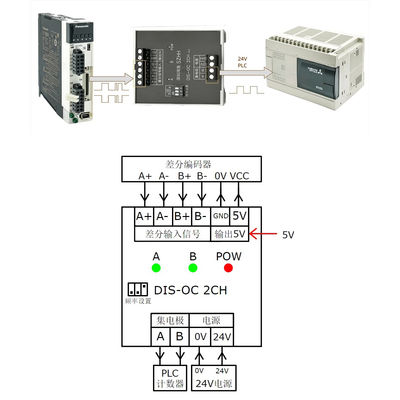

1. Servo-Treiber Ausgabe ABZ-Signal zum Kollektor-Ausgabe-Signal, Eingang an die PLC Hochgeschwindigkeitszähler-Schnittstelle.
2. das Ausgangssignal des Differentialcoder an das Ausgangssignal des Kollektors, die Eingabe an die Schnittstelle des Hochgeschwindigkeitszählers der SPS.
3. für eine Vielzahl von Servomotoren zur Drehzahlsynchronisierung.

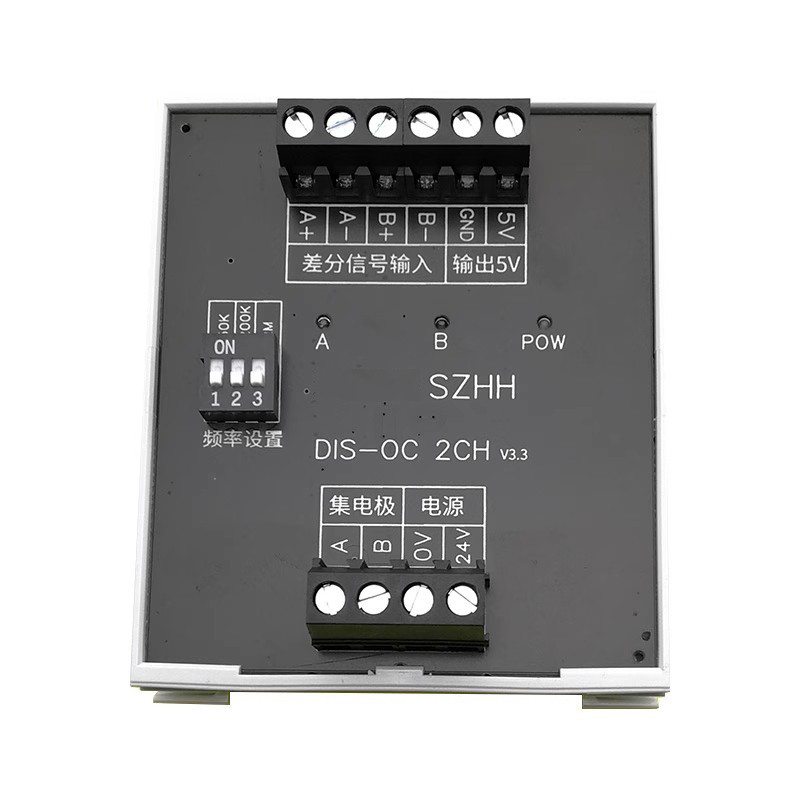

Nummer des Artikels DIS-OC 2CH TTL zu HTL Sigal Converter 2 Kanäle
Anwendung
Umwandlung des PLC-Schaltsignales mit hoher Geschwindigkeit
Umwandlung des Signals der Servomotorsteuerung
Umwandlung der Steuersignale des Drehcodeurs
Umwandlung des Ausgangssignals der Gitterlinie
Umwandlung von PLC- und Mikrocontroller-Impulssignalen
PLC, Servomotor-Steuerungssystem gegen Störungen
Differentialsignal in ein anderes Pulssignal umgewandelt
Spezifikation
Signale Kanäle 2
Stromversorgung 10V - 26V Gleichspannung, 24V typisch
PNP-PLC-Verbindungskompatibilität Ja
NPN-PLC-Verbindungskompatibilität Ja
Optische Isolierung Ja
Signal Eingang A+/A-/B-/B+ TTL/RS232 Signal 5V Gleichspannung
Signale Ausgang A/B HTL-Signal
Frequenzbereich 0 - 2000000Hz Höchst
Stromverbrauch 100 mA maximal pro Kanal
Eintrittsimpedanz: optisch isoliert, 5,8 kOhms bei 24 V typisch
Isolationsspannung 2500 V
LED-Anzeiger Rotlicht eingeschaltet
Körperliche Eigenschaften
Produktgröße 43 mm Breite x 87 mm Länge x 41 mm Höhe
Nettogewicht 52 g
Betriebstemperatur von -25°C bis 70°C
Schraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraub
Wire Gauge 26 -16 AWG
Montagemöglichkeiten DIN Rail 35 oder 32
Betriebsfeuchtigkeit 98% nicht kondensierend
