Einleitung:
1. Machen Sie das differenziale Signal zur Open-Collector-Signalausgabe, zu 3 Kanälen, zur elektrischen Isolierung zwischen Input und zum Ertrag.
2. Arbeitsfrequenz: 2000000Hz
3. Der KollektorAusgabemodus:
der PLC-Schnittstelle unter Verwendung des Gegentaktausgabemodus,
der Unterstützung
NPN oder PNP-Input.
4. Installation: DIN35mm-Schienenmontage, bequem und schnell!
5. Produkt-Größe: 51mm x 87mm x 41mm herum
6. bewertete Arbeitsfähigkeits-Spannung: DC24V (DC14V- DC30V ist auch in irgendeiner Bedingung verfügbar)
7. Singal-Ausgangsspannung: HTL
Eigenschaften:
1. gab Servofahrer EIN Signal B Z zum KollektorAusgangssignal, Input zur PLC-Hochgeschwindigkeitsgegenschnittstelle aus.
2. das differenziale KodiererAusgangssignal zum KollektorAusgangssignal, Input zur PLC-Hochgeschwindigkeitsgegenschnittstelle.
3. für eine Mehrzahl der Servomotordrehzahlsynchronisierungssteuerung.

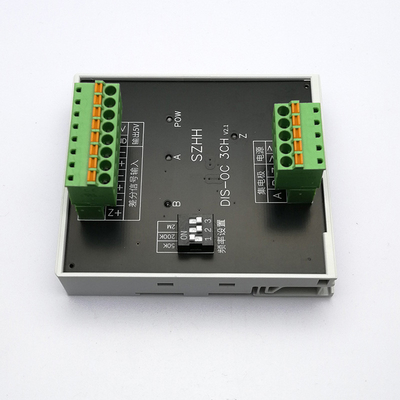

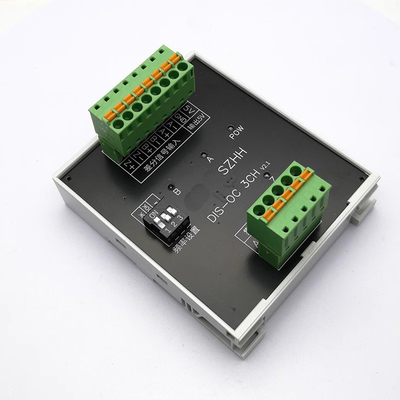

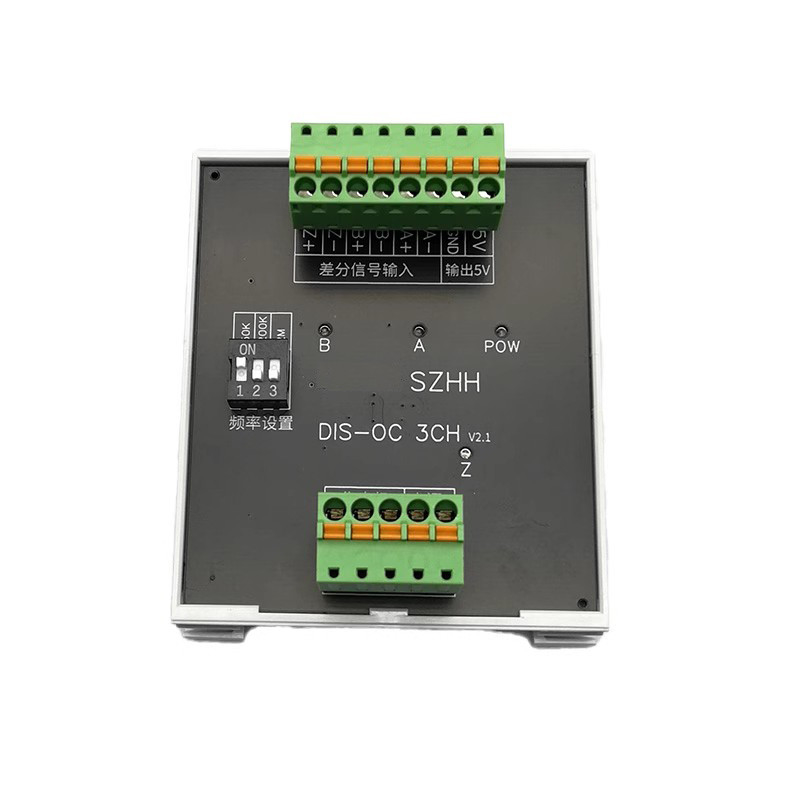

Artikelnummer DIS-OC 3CH TTL zu HTL Sigal Converter 3 Channles
Anwendung
Plc-Hochgeschwindigkeitsgegensignalumwandlung
Servomotorsteuerungssignalumwandlung
DrehgeberSteuersignalumwandlung
Zerreibenmachthaber-Ausgangssignalumwandlung
Plc- und MikroreglerImpulskennzeichenumwandlung
PLC, Servomotorsteuerungssystementstören
Differenziales Signal umgewandelt in anderes Impulskennzeichen
Spezifikation
Zeichenkanäle 3
Stromversorgung 10V - 26V DC, 24V typisch

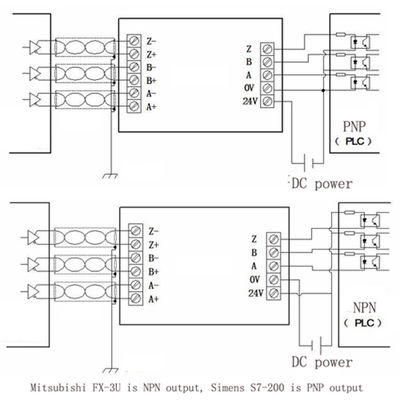

PNP PLC-Verbindung Compability Ja
NPN PLC-Verbindung Compability Ja
Optisch Isolierung Ja
Signaleingang A+/A-/B-/B+/Z+/Z-, TTL-/RS232signal 5V DC
Signal-Ertrag Signal A/B/Z HTL
Frequenzbereich 0 - Maximum 2000000Hz
Gegenwärtiges Comsumption 100 MA Maximum, jeder Kanal
Eingangsimpedanz: Optisch lokalisiert, 5,8 kOhms an 24V typisch
Isolierungs-Spannung 2500V
Geführter Indikator Rotes Licht an
Körperliche Eigenschaften
Produkt-Maß Höhe der 62mm Breiten-x 87mm Längen-x 41mm
Nettogewicht 52g
Operations-Temperatur -25°C zu 70°C
Verteiler 5.08mm Neigung, grün, schraubenartig
Draht-Messgerät AWG-LEHRE 26 -16

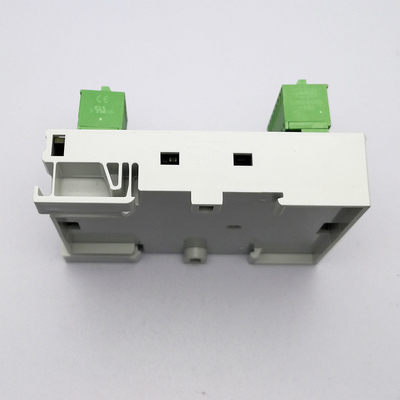

Befestigungsmöglichkeiten Hutschiene 35 oder 32
Operations-Feuchtigkeit 98% kondensationsfrei
