Der Hauptkonverterzweck ist, Signal OCS (Open-Collector) HTL (24V) in Antriebsignal TTLs (5V) oder in differenziales Signal zu ändern, das Servosystem zu steuern
Differenziale simultane dreiphasigumwandlung der Unterstützungs- A, B und Z
Industrielle Temperaturspanne: - 45 | + ℃ 85
Einleitung:
1. Der Hauptkonverterzweck ist, Signal OCS (Open-Collector) HTL (24V) in Antriebsignal TTLs (5V) zu ändern, oder differenziales Signal, 4 Kanäle, elektrische Isolierung zwischen Input und Ertrag, steuern das PLC-Servosystem
2. Arbeitsfrequenz: 500000Hz

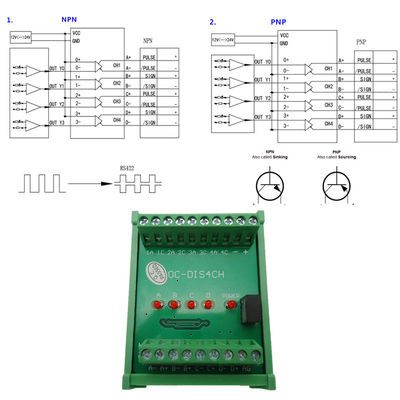

3. Der Eingabemodus: Nehmen Sie alle NPN oder PNP PLC-Schnittstelle an.
4. Installation: DIN35mm-Schienenmontage, bequem und schnell!
5. Produkt-Größe: 63mm x 87mm x 35mm
6. Bewertete Arbeitsfähigkeits-Spannung: DC24V (DC14V- DC30V ist auch in irgendeiner Bedingung verfügbar)

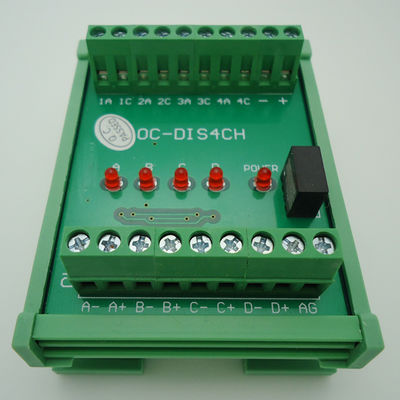

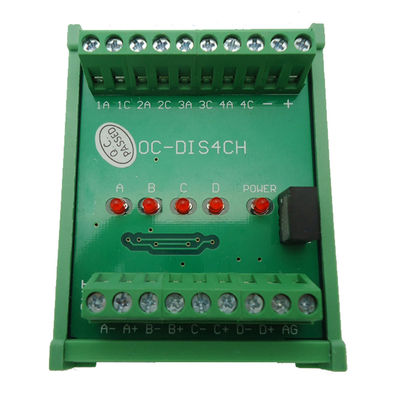

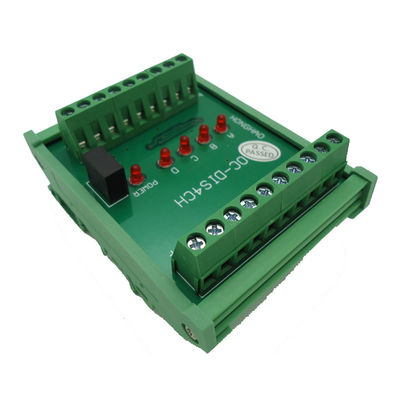

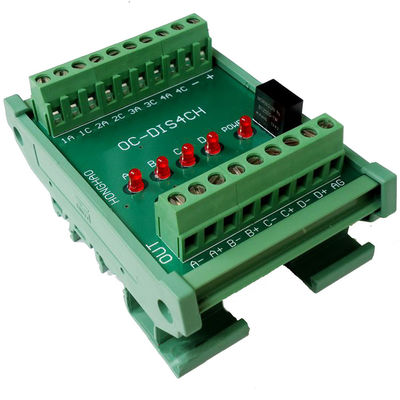

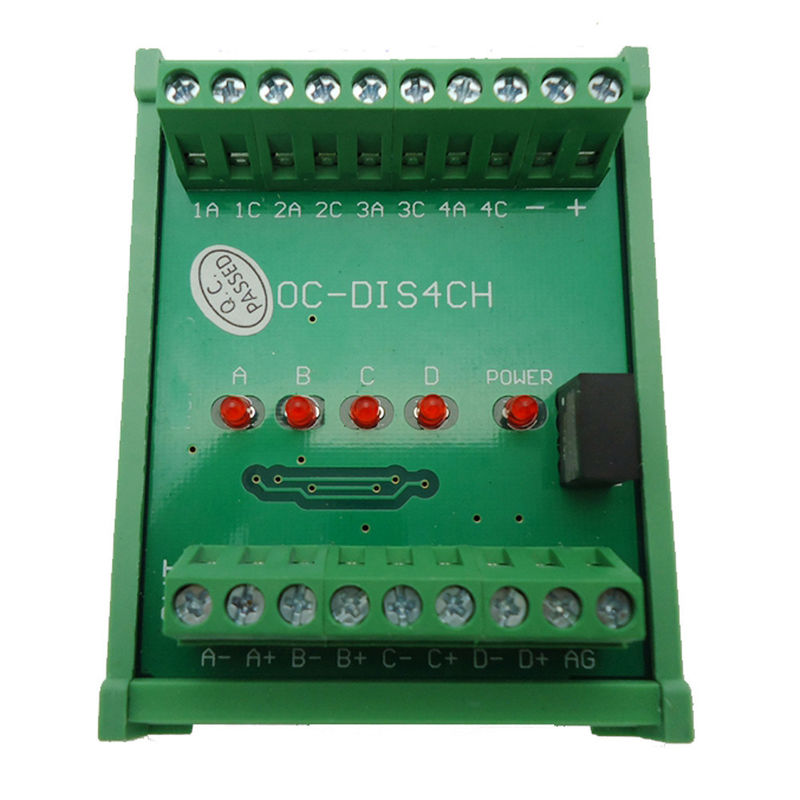

Artikelnummer OC-DIS 4CH HTL Kanälen zu den TTL-Signalwandler-4
Anwendung
Plc-Hochgeschwindigkeitszähler-Signalumwandlung
Servomotorsteuerungssignalumwandlung
DrehgeberSteuersignalumwandlung
Zerreibenmachthaber-Ausgangssignalumwandlung
Plc- und MikroreglerImpulskennzeichenumwandlung
PLC, Servomotorsteuerungssystementstören
Spezifikation
Zeichenkanäle 4
Stromversorgung 10V - 26V DC, 24V typisch
PNP PLC-Verbindungs-Fähigkeit Ja
NPN PLC-Verbindungs-Fähigkeit Ja
Optisch Isolierung Ja
Signaleingang Signal 24V A/B/C/D HTL DC
Signal-Ertrag A+/A-/B-/B+/C+/C-/C+/D+/D-, TTL-/RS232signal 5V DC
Frequenzbereich 0 - Maximum 500000Hz
Stromaufnahme 100 MA Maximum, jeder Kanal
Eingangsimpedanz: Optisch lokalisiert, 5,8 kOhms an 24V typisch
Isolierungs-Spannung 2500V
Geführter Indikator Rotes Licht an
Körperliche Eigenschaften
Produkt-Maß Höhe der 62mm Breiten-x 87mm Längen-x 41mm
Nettogewicht 58g
Operations-Temperatur -25°C zu 70°C
Verteiler 5.08mm Neigung, grün, schraubenartig
Draht-Messgerät AWG-LEHRE 26 -16
Befestigungsmöglichkeiten Hutschiene 35 oder 32
Operations-Feuchtigkeit 98% kondensationsfrei
