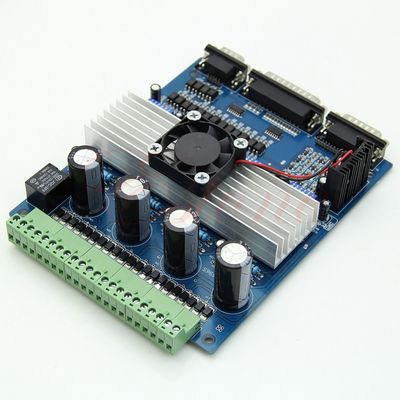

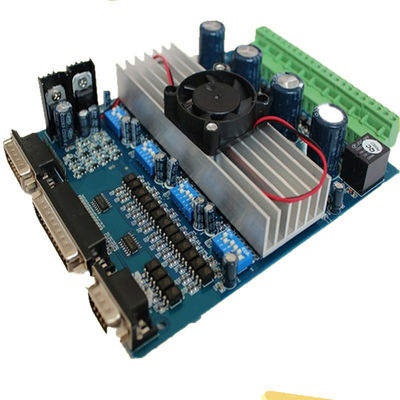

Kontrolleur Board Achse des Schrittmotor-Fahrers TB6560 4 für CNC-Graviermaschine 0-10V

Beschreibung:

Chip Toshibas TB6560AHQ - hohe Leistung, maximales 3.5A Ansteuerungsstromchipset
1-1/16 microstep Einstellung - höhere Genauigkeit und glattere Operation als Standard 1, 1/2 Schritt!
Justierbare Ansteuerungsstromeinstellungen für jede Achse - 25%, 50%, 75%, 100% des vollen Stroms kann für verschiedene Schrittmotoren eingestellt werden
Überlastung, Überstrom und Übertemperatursicherheit - voller Schutz für Ihren Computer und Zusatzausrüstung
An Bord der gegenwärtigen Schaltleistung kann Ertrag entsprechend spezifischer Benutzeranforderung eingestellt werden
Volle geschlossen-artige optische Isolierung, zum des Benutzers \ ‚des s-Computers und der -ausrüstung zu schützen
Relaisspindelschnittstelle - gibt max. 36V 7.5A für Spindelmotoren oder Kühlmittelpumpe aus (nur ein Gerät kann durch diesen Ertrag angetrieben werden!)
die Schnittstelle mit 4 Kanalinput kann für XYZ-Grenze und -Notaus benutzt werden
Berufsentwurf - zweistufige Signalaufbereitung mit dem Superentstören
Zweipoliger konstanter gegenwärtiger Zerhacker-Antrieb mit aperiodischer Region - steuert Motoren glatt durch Strecke ohne Ausdehnungseffekt
Vier Steuereingänge (unterteilt in Paare Messer) - erlaubt die Einstellung der Grenze und der Notaus
Universalarchitektur - Unterstützungen die meiste parallele Software MACH3, KCAM4, EMC2 usw.!
Brettgröße: 18.5x14x4cm (ungefähr)
Kabellänge: 130cm (ungefähr)

-

Badeinstellungen:

•

  Gegenwärtige Einstellung	1	2	Zerfall-Modus-Einstellungen	3	4	MicroStep-Einstellungen	5	6
  100%	AUF	AUF	SCHNELL	AUF	AUF	1	AUF	AUF
  75%	WEG	AUF	25%	AUF	WEG	1/2	AUF	WEG
  50%	AUF	WEG	50%	WEG	AUF	1/8	WEG	WEG
  25%	WEG	WEG	LANGSAM	WEG	WEG	1/16	WEG	AUF

-

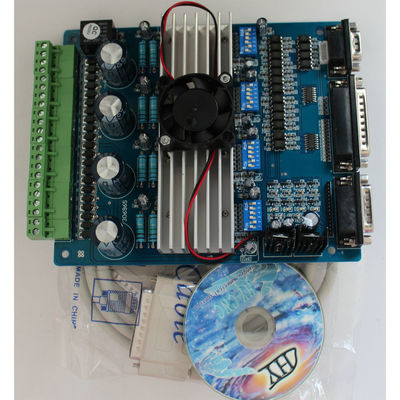

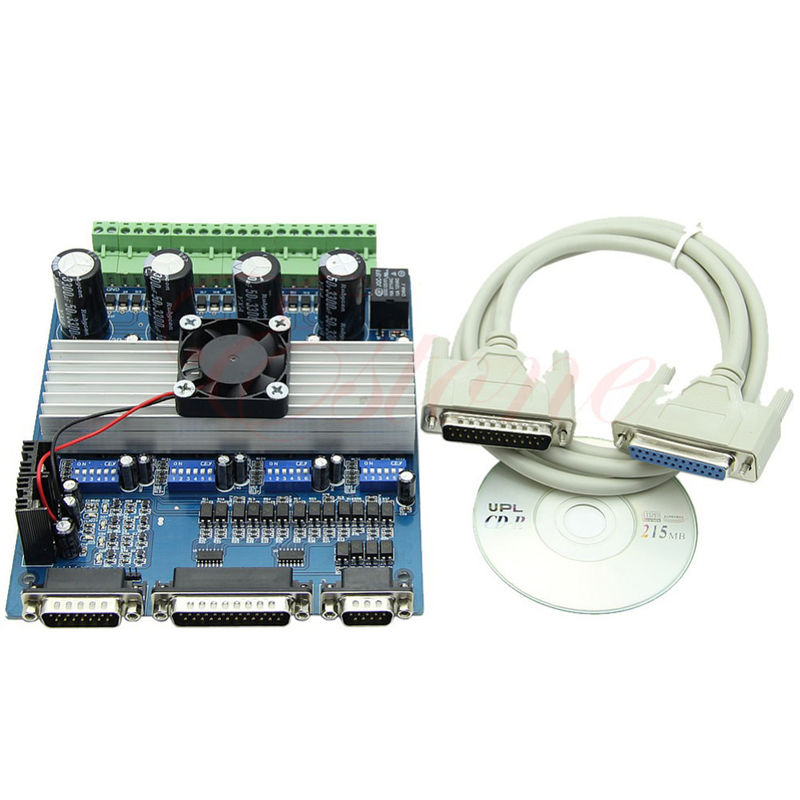

Paket umfasst:

Achsen-Schrittmotor-Fahrer-Kontrolleur Board CNC TB6560 4 x 1
Kabel x 1
CD x 1
