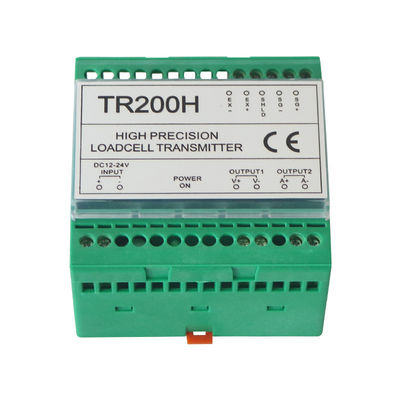

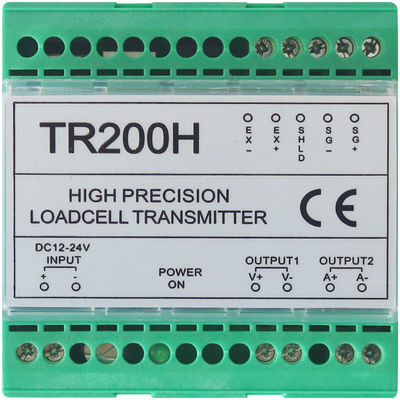

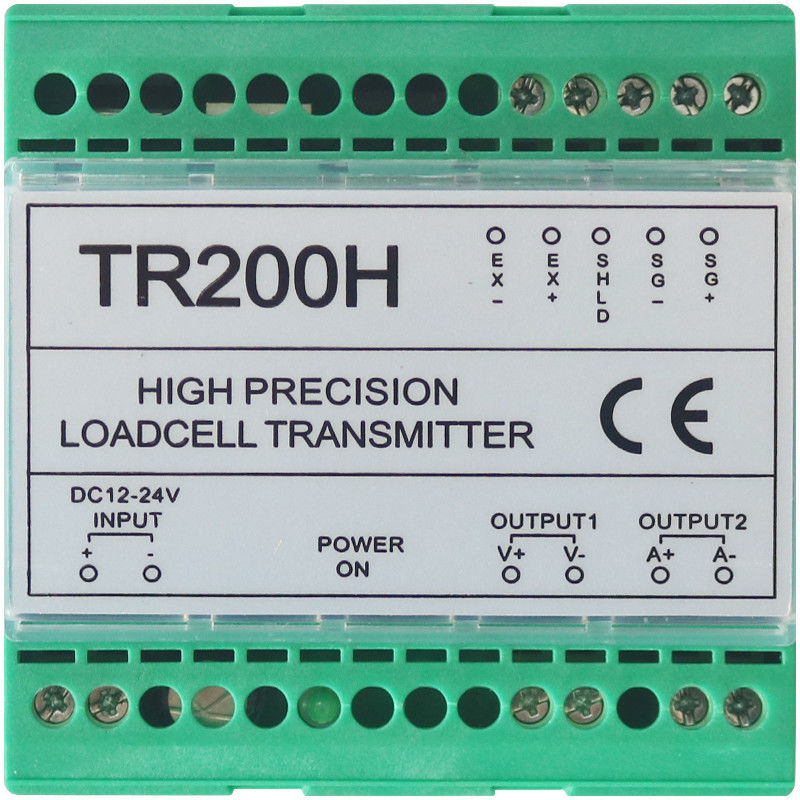

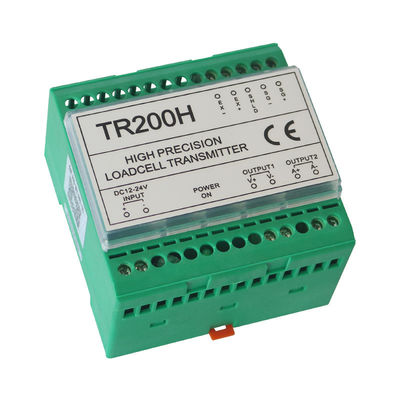

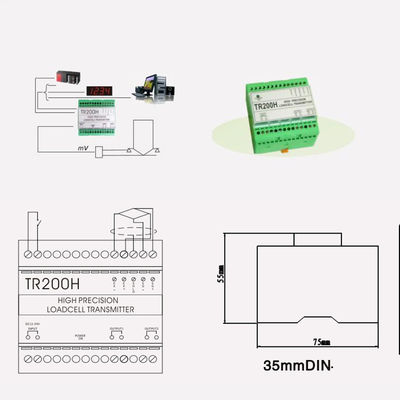

4-20MA 0-10V 0-5V Messdose-Sensor-Verstärker-Übermittler-Strom-Spannungs-Konverter

Technische Parameter:

Funktionsspannung: 12VDC-, 24VDC
Eingegebene Sensor-Empfindlichkeit: 2.0MV/V
Erregungsertrag: Ertragerregungsspannung 5V (E +).
Ausgangssignal: 0-5V, 0-10V, 4-20MA
Betriebstemperaturbereich: -20 - 80
Betriebsfeuchtigkeit: 10% relative Feuchtigkeit relative Feuchtigkeit-90% (kondensationsfrei)
Genauigkeit: besser als 0,2% F.S
Präzision ist besser als 0,05% F.S

Hauptmerkmale:

OPampere-Stromkreis der ultra- Hochpräzision, hohe Genauigkeit, gute Stabilität
Die Stromversorgung hat Rückpolaritätsschutz, Überspannungsschutz, Überstromschutz
Passend für das Wiegen, Zugdruck, Drehmoment und anderen Belastungs-Sensor.

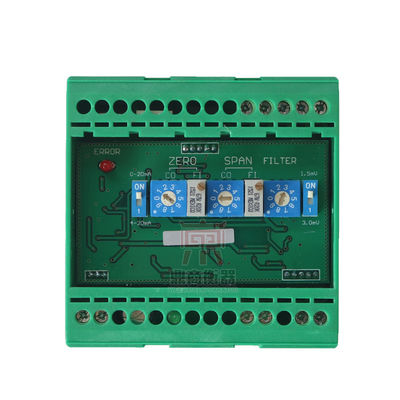

Gangauswahl:
Dip-Schalter Nr. 1 wird für WEG, Vl-Ertrag 0-5V, wenn Nr. 1 zu AN, Vl-Ertrag 0-10V, wenn der Nr. 1- und Nr. 2- Dip-Schalter für WEG verwendet werden, Vl-Ertrag 0-5V, IO-Ertrag 4-20mA verwendet.

Ungefähr ausprüfend:

1. Nullpunktkorrektur

1: Spannungsregulierung, zuerst das System wird, der regulierte nullpotentiometer der Spannung (Vzero) den nullpunkt zu justieren entladen. Gemessen mit einem Vielfachmessgerätspannungs-Ausgangsanschluss Vl, lassen Sie Anzeichen als Abschluss, Anzeichen auf Null einzustellen.

2: Die gegenwärtige Anpassung, zuerst das System wird, der gegenwärtige Nullpunktkorrekturpotentiometer (Izero) entladen, wenn ein Vielfachmessgerätblock die Stromabgabe misst, des gegenwärtigen IO, versuchen, es nah an 4mA zu lassen.

2. Verstärkungseinstellung

1: komplette Anpassung der Spannung, die Systembelastungen ein gegebener Gewichtswert (empfohlene Strecke: 80% | Rumpfstation 100%), der Ausgangsspannungswert berechnet in Übereinstimmung mit dem Lastsgewicht und Höchstlastverhältnis zwischen dem Digitalmessinstrument, um die Ausgangsspannung der Rotationsspannenpotentiometer (Vspan) zu überwachen um den kompletten Ertrag zu justieren.

2: Gegenwärtiges komplettes Anpassungssystem lädt einen bestimmten Gewichtswert (empfohlene Strecke: 80% | Rumpfstation 100%), der Ausgangsstromwert, der in Übereinstimmung mit dem Lastsgewichts- und -Höchstlastverhältnis zwischen dem Digitalmessinstrument berechnet wird, um den Ertrag, die drehenden gegenwärtigen vollen Potenziometer zu überwachen (ispan) um den kompletten Ertrag zu justieren, versuchen, ihn nah an 20mA zu lassen.

3. Die Nachprüfung

Das System wird, der gemessene nullertrag entladen; laden Sie Werte eines bestimmte Gewichts, gemessene Ausgangsspannung ist erwartete lineare Wiedergabe. Wenn Sie nicht zusammenpassen, justieren Sie wieder.

Signalaufbereitung:
Ein guter Übermittler, der erste, zum filternd zu tun, dieses Modul + Induktanzkondensatorfilter kann Stromversorgungskräuselungsstörung mit dem Fluss und dem anti-Rückschutz effektiv unterdrücken.
