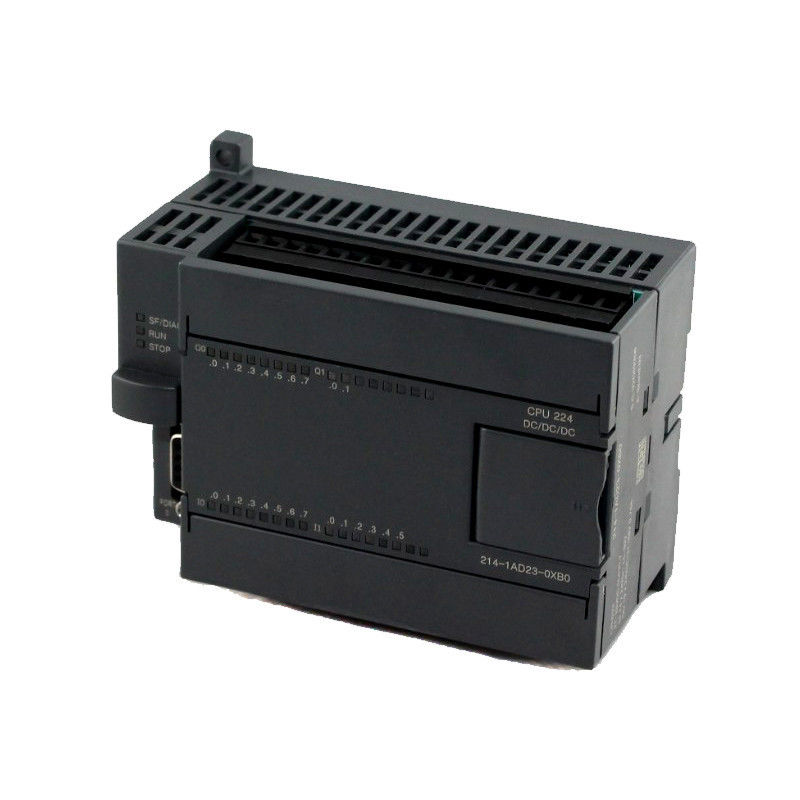

Name: 6ES7 214-1AD23-0XB0 SIMATIC S7-200 CPU 224 kompatibel mit PLC
Brand: Jetacon
SKU: 6ES7 214-1AD23-0XB0
Price: 1.00 USD
Availability: InStock
Rating: 4.7 (185 reviews)

Startseite Produkte Kompatibles Modul PLC S7-200

6ES7 214-1AD23-0XB0 SIMATIC S7-200 CPU 224 kompatibel mit PLC

Produktdetails:

Herkunftsort:	Guang Dong
Markenname:	Jetacon
Zertifizierung:	UL, CE
Modellnummer:	6ES7 214-1AD23-0XB0

Zahlung und Versand AGB:

Min Bestellmenge:	2 Stücke
Preis:	Get latest price
Verpackung Informationen:	Standardexportkarton
Lieferzeit:	7-20 Werktage
Zahlungsbedingungen:	T/T, L/C, Paypal, Payoneer
Versorgungsmaterial-Fähigkeit:	Pfosten 1KK Monats

Kontakt

Ausführliche Produkt-Beschreibung

Vollständig kompatibel mit Software plc S7 200, CPU und Erweiterungs-Modul,

Es kann sich tadellos ersetzen Plc-Schritt 7-MICRO/GEWINN-Programmierungs-Software sich stützte.

Zentraleinheit CPU	Teilnummer PLC-S7 200.	plc-Modell
8 input/6 Ertrag, Transistor	6ES7 212-1AB23-0XB0	CPU 222, DC PS, 8DI DC/6DO DC
8 input/6 Ertrag, Relais	6ES7 212-1BB23-0XB0	CPU 222, WECHSELSTROM PS, RELAIS 8DI DC/6DO
14 input/10 Ertrag, Transistor	6ES7 214-1AD23-0XB0	CPU 224, DC PS, 14DI DC/10DO DC
14 input/10 Ertrag, Relais	6ES7 214-1BD23-0XB0	CPU 224, WECHSELSTROM PS, RELAIS 14DI DC/10DO
14 input/10 Ertrag, Transistor; Analogeingabe von 2 Punkt, Analogergebnis von 1 Punkt	6ES7 214-2AD23-0XB0	CPU224XP, DC PS, 14DI DC/10DO DC/2AI/1AO
14 input/10 Ertrag, Relais; Analogeingabe von 2 Punkt, Analogergebnis von 1 Punkt	6ES7 214-2BD23-0XB0	CPU224XP, WECHSELSTROM PS, 14DI DC/10DO REL. /2AI/1AO
24 input/16 Ertrag, Transistor	6ES7 216-2AD23-0XB0	CPU 226, DC PS, 24DI DC/16DO DC
24 input/16 Ertrag, Relais	6ES7 216-2BD23-0XB0	CPU 226, WECHSELSTROM PS, RELAIS 24DI DC/16DO

Technische Spezifikationen
Modell	CPU224 DC/DC/DC
Eigenschaft
Maße (W x H x D) (Millimeter)	120.5×80×62
Energie verbrauchen	7W
Gedächtnis

Mit Abspielmodus redigieren Sie	Bytes 25K
Ohne Abspielmodus redigieren Sie	Bytes 50K
Datengedächtnis	20408bytes
Input/Output
Lokaler digitaler Input	14 Input
Lokale Digitalergebnise	10 Ertrag
Digital Input-/Outputbildgröße	256 (128 Ertrag inputs/128)
Analoge Input-/Outputbildgröße	64 (32 Ertrag inputs/32)
Expansionsmodule gewährten (maximal)	7 Module

Impulsfanginput	14
Hochgeschwindigkeitszähler	6 Zähler total

Zweiphasen	4 an 20KHz
Impulsertrag	2 an 20KHz (DC gibt einziges) aus
General
Timer	Gesamtzahl: 256 (1ms: 4; 10ms: 16; 100ms: 236)


Zeitunterbrechungen	2 with1ms-Entschließung

Echtzeituhr	Einbauten
Kommunikations-Einbauten
Häfen	2 RS-485 Häfen, Hafen within1standard PPI
PPI Baud Rates	kbaud 9,6, 19,2 und 187,5


Max. Zahl von Stationen	32 pro Segment, 126 pro Netz
Max. Zahl von Meistern	32

Energie
Eingangsspannung	20,4 bis 28,8 V DC


Einschaltstrom	12A bei 28,8 V DC
Isolierung (Feld zur Logik)	Nicht lokalisiert

Sensor-Spannung	L+ minus 5 V
Strombegrenzung	1.5A Spitze, thermische Grenze zerstörungsfrei

Isolierung (Sensor zur Logik)	Nicht lokalisiert
Eingegebene Spezifikationen CPU Digital
Eingebauter digitaler Input	14 Input

Nennspannung	24 V DC an 4mA

Spannungsstoß	35 V DC für 0.5s
Logik „1" Spannungsbereich	15 bis 30 V DC
Logik „0" Spannungsbereich	0 bis 5 V DC

Isolierung (Feld zur Logik)	Ja

Isolierungsgruppen	Beziehen Sie sich auf Bauschaltplan
Hochgeschwindigkeitseingabegeschwindigkeit des zählers (HSC)

HSC-logischer Zustand 1 (15 BIS 26 VDC)	30K Hz (einphasiges), 20K Hz (Schleppseilphase),

Kabellänge Maximum.
Abgeschirmt	500m Normaleingaben, 50m HSC Input

Digitalergebnis-Spezifikationen CPU
Eingebaute Ertrag	10 Ertrag

Nennspannung	24 V-DC
Spannungsbereich	20,4 bis 28,8 V DC

Logik „1" (Minute)	20 V DC, am maximalen Strom
Logik „0" (maximal)	0,1 V DC mit Last 10KΩ

Nennstrom pro allgemeines (maximal)	6A

Lampenlast (maximal)	5W
Induktive Klammernspannung	L+ minus 48 V DCs, Ableitung 1w
Optisch (galvanisch, Feld zur Logik)	500 VAC für 1 Minute


Isolierungsgruppen	Siehe Bauschaltplan

Weg zu an	2µs (Q0.0, Q0.1), 15µs (andere)
Auf zu weg	10µs (Q0.0, Q0.1), 130µs (andere)
Kabellänge (abgeschirmt)	500m
Kabellänge (unshielded)	150m
Zahl	6ES7 214-1AD23-0XB0
